       一、施耐德变频器线路电抗器(输入电抗器)选型
      1、施耐德变频器线路电抗器(输入电抗器)介绍
      线路电抗器也叫输入电抗器，可对线路电源过压提供增强保护，并减少变频器产生电流的谐波失真。推荐的线路电抗器(输入电抗器)限制了线路电流。根据IEC61800-5-1标准在线路中分布(VDE 0160 1 级，线路电源中的高能量过压)。为额定线路电压3%和5%的降压定义感应系数值。大于此值将会导致转矩缺失。

      建议使用线路电抗器(输入电抗器)，尤其是在以下环境下对于ATV312HpppM2、ATV312HpppM3和ATV312HpppN4变频器：明显受到其他设备的干扰(干涉、过压)的路电源额定电压中>18%的相位之间电压不平衡的线路电源，配有低阻抗线路的变频器(在比变频器额定值大超过10倍的功率变压器附近)同一线路中安装了大量的频率转换器，如果安装中包含了功率因数校正单元，则减少cosϕ矫正电容器的过载ATV 312HpppS6 变频器强制使用线路电抗器(输入电抗器)。

　　变频器连接点的预期短路电流必须不能超过给定值表中指示的最大值。电抗器的使用允许连接至以下线路电源：200/240V下为最大Isc22kA；380/500V和525/600V下为最大Isc65kA。

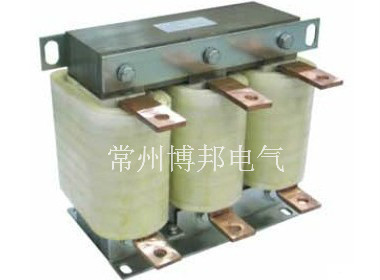

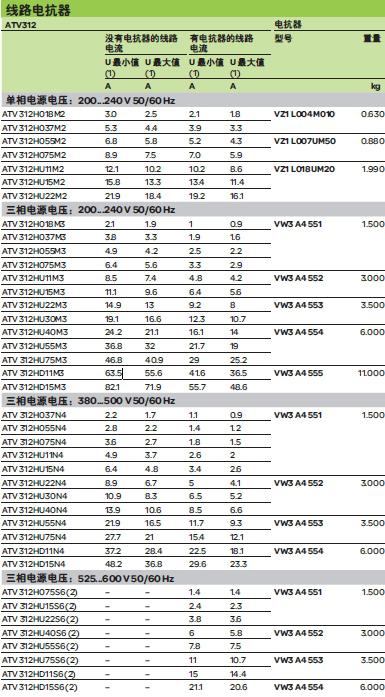

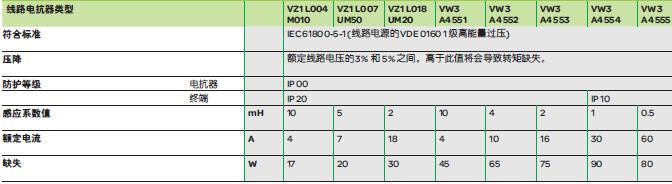

      2、施耐德变频器线路电抗器(输入电抗器)特性

      二、施耐德变频器用制动电阻选型
      1、施耐德变频器用制动电阻介绍
      施耐德变频器用制动电阻使得ATV312变频器在制动为静止或减速制动过程中运行，以消散制动能量。

      2、施耐德变频器用制动电阻的两种类型：
      A、受保护型(IP20壳体)，设计符合EMC标准，受温控开关或热过载继电器保护。此型号允许最大的瞬时制动转矩。施耐德变频器用制动电阻的设计是安装在机柜外侧，但是不应限制自然冷却。不得以任何方式阻碍进气口和出气口。空气中不得有灰尘、腐蚀性气体和水蒸气。

      B、未受保护型(IP00)，仅适用于低功率额定值。主要应用于拥有大惯量、较高驱动负载的机器和拥有快速循环的机器。

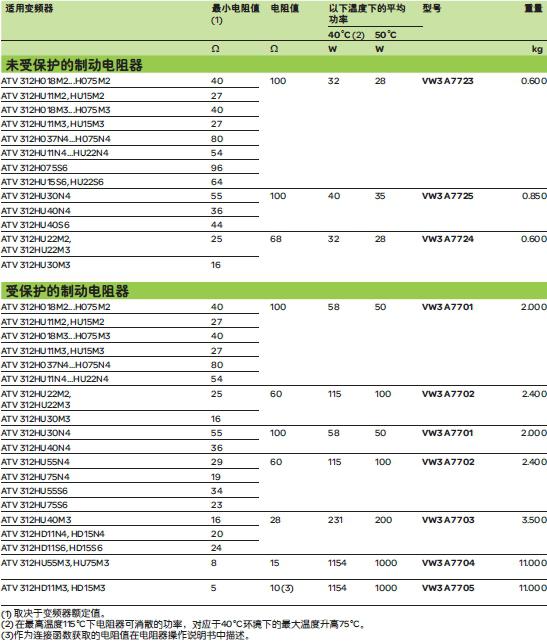

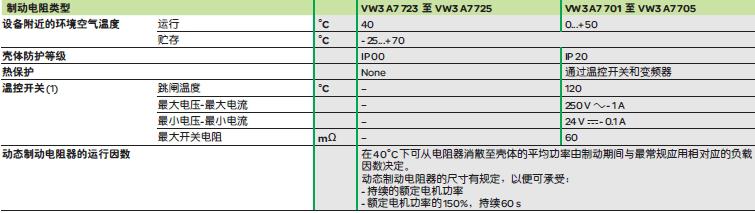

      3、施耐德变频器用制动电阻的一般特性：
