【电抗器常识】铁心电抗器(串联电抗器)的程序框图案例 随着电力系统不断发展，用电负荷逐渐增长，伴随而来的重要特点是，峰谷差悬殊，负荷率变低，中枢点的电压波动范围增大，对调压措施的要求更高．特别是在有超高压线路接人的电网中。
当系统低谷负荷时，有些中、低压电网中枢点电压往往过高，采用其他调压措施有时难以达到要求，对电力系统安全运行和正常用电带来直接危害，引起设备损坏并造成事故。也增加了配电阿路损耗．此时，如能实时控制投切铁心电抗器(串联电抗器)，将是一种经济有效的调压手段．程序框图及算例：优化设计程序框图如图2所示．
为了便于在生产过程中控制铁心质量和电抗器半成品的技术参数，在程序中计算了环形铁心开气骧前后的铁心伏安特性数据和气隙环形铁心线圈的伏安特性数据．

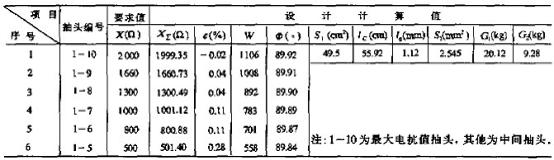

程序打印出铁心电抗器(串联电抗器)电磁优化设计的计算结果见上表．产品的出厂试验，证明了本优化设计方法是成功的，不需采用其他附加电抗器补偿措施。 |
