实例分析自饱和电抗器的应用(下)

      4自饱和电抗器参数选择
      4．1 技术要求
      调压深度Y接蝌为6OV+40V-IOOV．园形铁芯串联组成两组，其中40V作平衡用，每45只园形铁芯调压深度为10V，10只为100V△ 一台整流柜对应l2相，共120只铁芯每只铁芯调压深度为10V，每相6只共60V．对接侧调压深度为60V，串联组成一组应整流柜12组，共72只园形铁芯。

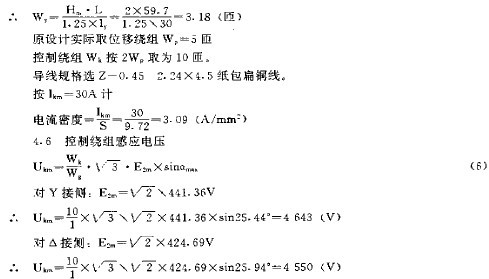

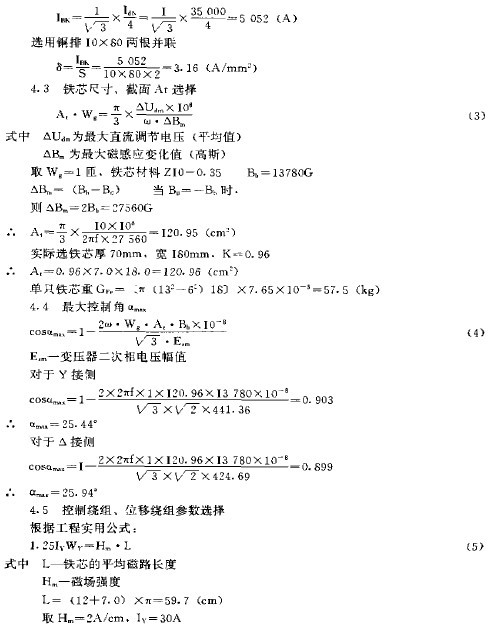

      4．2 一次绕组电流；

      5 改造自饱和电抗器参数选择
      从原设计参数可看出，其设计错误的关键是控制、位移绕组匝数过多，取值过大．造成稳流调节曲线过陡．二次感应电压过高达5000V。平渡电抗器选择过小，仅2×24mH，滤波不起作用。稳流系统极不稳定．位移和控制电流只能维持在5A以下，原来的自饱和电抗器没有发挥其应有的稳流作用．只能靠有载开关调压。因此，决定这次改造的方向是减少电抗器控制和位移绕组匝数，提高控制电流；加大滤渡电感． 以达到稳定调压的目的。

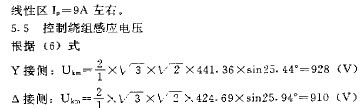

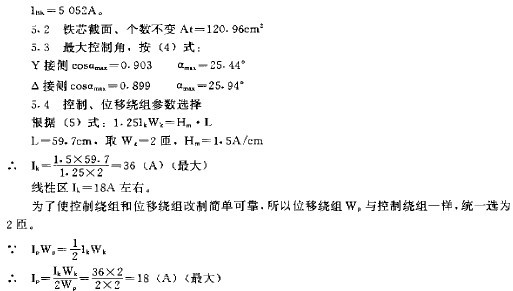

      5．1 一次绕组电流不变，仍用原铜排

      5．6 改制方法：放泊吊芯后．折开电抗器、对每单个铁心拆去多余线圈一控制和位移绕组各保留2匝。处理好匝间及对铁芯绝缘．包扎出线头，按原接线原理焊接好线圈组．然后进行干燥处理、组装并做好直流电阻，绝缘电阻．极性测试及交流耐压等各项试验。
      5．7 平波电抗器由2×24mH 增大为150mH。

      6 结柬语
      6.1六台自饱和电抗器自1995年10月开始逐台改造并投入运行后，效果良好 运行中能够稳定地在线性区工作．并且大大降低了控制绕组的感应电压．安全可靠系数显著提高。经调试位移绕组电流在8A左右 控制绕组电流在15A 左右．即能调整主回路电压30~40V。电解电压波动时能灵敏动作，满足了恒流供电、安全生产、自动稳流的要求，并大大减少丁有载开关的动作次数。

      6．2 饱和电抗器改造是我厂整流系统技改工程中的重量要一环．为工程其它项目的改造奠定了良好的基础。饱和电抗器改造既克服了原有设备的缺陷，并使其充分发挥效能。又节约了大量资金。如果现在订购六台同等容量和60V调压等级的自饱和电抗器，将花费120万元，而本项改造仅投资l5万元．经济效益非常显著。
