【电抗器常识】实例解析限流电抗器的应用(1)

      [摘 要] 利用大容量高速开关装置，在正常运行时限流电抗器短接，消除电抗器产生的电能损耗，实现节能降耗;消除电抗器产生的电压降，提高电压质量;提高系统功率因数。在发生短路情况下该装置快速断开，重新将电抗器投入，限制短路电流.提高母线残压。
　　
　　1 前言
　　在电力系统中，限流电抗器主要作用是当电力系统发生短路故障时，利用其电感特性，限制系统的短路电流，降低短路电流对系统的冲击，同时降低断路器选择的额定开断容量，节省投资费用，同时提高系统的残压。但使用限流电抗器后，会存在很大的电能损耗，系统有大的波动时如启动大容量电动机产生大的电压降影响其它设备正常运行，使发电机调压困难影响系统稳定。同时对周围供电设备、建筑物以及通讯设施都会产生较大的影响，甚至造成设备异常。如何消除电抗器产生的影响，已经成为电力系统正常运行中所面临的一个非常重要的问题。
　　
      2 问题的提出

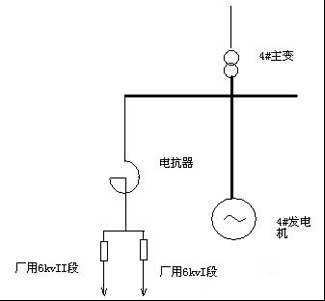

　　恒通化工热电厂现有三台60MW发电机，三台15MW发电机，总装机容量22.5万KW,年发电量12.7亿度。厂用电采用6KV供电，由发电机出口直接供给。为限制短路电流而串接限流电抗器给两段6KV母线供电，6KV系统采用单母线分段式接线，厂用电系统主接线(以4#发变组为例)见图1。

　
      全文未完，待续。
